G20-40引進型玻璃轉子流量計
名稱：VA/SA/FA10、20、30型；
G/R/F10、20、30型；
分類：普通型（測量一般無腐蝕）；
耐腐型（測量腐蝕性）；
連接方式有：螺紋（VA/GA/G）；
軟管（SA/R)；
法蘭（FA/F)；
可測氣體、液體；
特點：產品體積小、結構輕巧，外形 美觀，維修方便、安全可靠，安裝簡單;
F10、20、30型 法蘭可轉動，與現場管道法蘭孔吻合;
其最大工作壓力和最高工 作溫度均高于原有相同通徑系列玻璃轉子流量計產品。
應用：廣泛應用于化工業、輕工業、制藥業、 食品業、造紙業、環保業、計量測試和科研等部門;
測量單相非脈動流體（液體或氣體）的流量。
常州鑫旺儀表有限公司流量計廠家

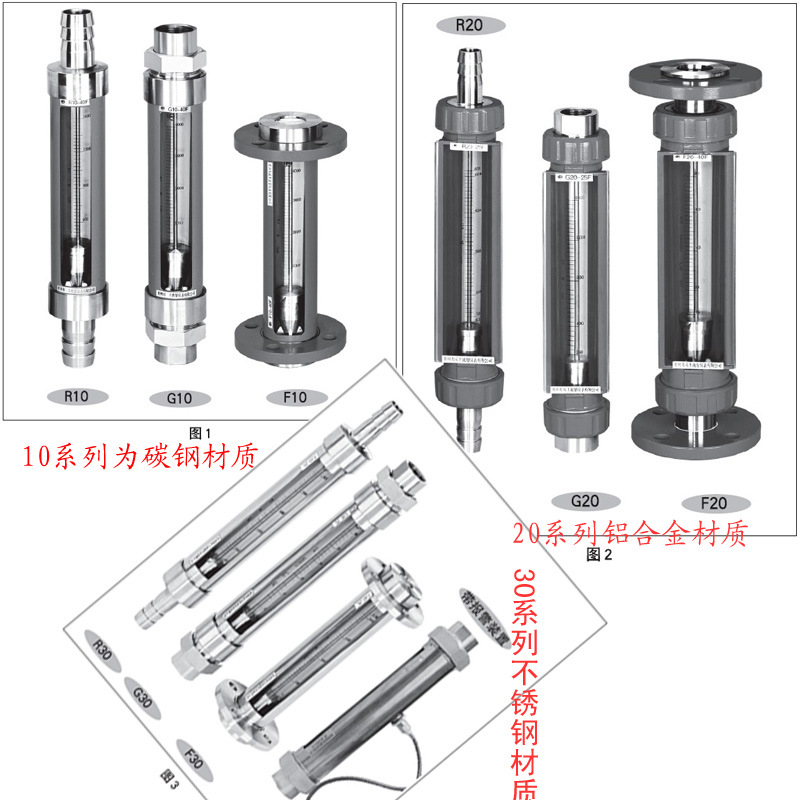

外形及邊接尺寸/Shape and size
表一
通徑 | 窗口尺寸 | G10 | R10 | F10 | |||||||
L | C | 管螺紋 | L | C | D | L | C | D | E | ||
DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 |
*G3/8″ | |||||||||||
*NPT1/2 | |||||||||||
DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 |
*G3/4″ | |||||||||||
*NPT1 | |||||||||||
DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 |
*NPT11/2 | |||||||||||
DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 |
*NPT2 | |||||||||||
表二
通徑 | G20 | R20 | F20 | |||||||
L | D | 管螺紋 | L | D | C | L | D | C | E | |
DN15 | 375 | Φ58 | G1/2″ | 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 |
*G3/8″ | ||||||||||
*NPT1/2 | ||||||||||
DN25 | 375 | Φ74 | G1″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 |
*G3/4″ | ||||||||||
*NPT1 | ||||||||||
DN40 | 375 | Φ92 * | G11/2 | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 |
NPT11/2 | ||||||||||
DN50 | 375 | Φ112 | G2″ | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 |
*NPT2 | ||||||||||
注：可加裝標尺板
表三
通徑 | 窗口尺寸a×b | G30 | R30 | F30 | |||||||
L | C | 管螺紋 | L | C | D | L | C | D | E | ||
DN15 | 28×230 | 375 | 52* | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 |
*G3/8″ | |||||||||||
NPT1/2 | |||||||||||
DN25 | 32×230 | 375 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 |
*G3/4″ | |||||||||||
*NPT1 | |||||||||||
DN40 | 45×230 | 375 | 92 | G11/2 | ″450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 |
*NPT11/2 | |||||||||||
DN50 | 55×230 | 375 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 |
*NPT2 | |||||||||||
常州鑫旺儀表有限公司流量儀表
流量計接觸測量流體的零部件材質
零部件 | 型 號 | |||||
G10 - ( ) | G10 - ( )F | R10 - ( ) | R10 - ( ) F | F10 - ( ) | F10 - ( )F | |
G0 - ( ) | G20 - ( )F | R20 - ( ) | R20 - ( ) F | F20 - ( )F | ||
G30 - ( )F | R30 - ( ) F | F30 - ( )F | ||||
浮 子 | 1Cr18Ni9Ti不銹鋼 | 1Cr18Ni9Ti不銹鋼 | 1Cr18Ni9Ti不銹鋼 | |||
上、下止檔 | 尼龍 | 氟塑料 | 尼龍 | 氟塑料 | 尼龍 | 氟塑料 |
密封件 | 丁腈橡膠 | 氟橡膠 | 丁腈橡膠 | 氟橡膠 | 丁腈橡膠 | 氟橡膠 |
管螺紋接頭 | 碳鋼（鍍鋅） | 1Cr18Ni9Ti不銹鋼 | — | — | ||
接頭座 | 鋁 | 1Cr18Ni9Ti不銹鋼 | — | — | ||
軟管接頭 | — | 鋁 | 1Cr18Ni9Ti不銹鋼 | — | ||
法蘭接頭 | — | — | 鋁 | 1Cr18Ni9Ti不銹鋼 | ||
注：需選用其它特殊材質，請另外說明。
玻璃轉子流量計選型
型號規格及技術參數
通徑 DN (mm) | 普通型 | 耐腐型 | 測量范圍 | 壓損(pa) | 允許被測流體狀態 | 準確度 等Φ 級 | ||
水(20℃)L/h | 空 氣(20℃/101325Pa)m3/h | 壓力(MPa) | 溫度(℃) | |||||
15 | G10/20/30-15 | G10/20/30-15F | 10～100 | 0.12～1.2 | 1000 | ≤1.0 | -20～+120 | 2.5 |
25 | G10/20/30-25 | G10/20/30-25F | 63～630 | 2～20 | 2800 | |||
40 | G10/20/30-40 | G10/20/30-40F | 160～1600 | 5～50 | 3400 | ≤0.9 | ||
50 | G10/20/30-50 | G10/20/30-50F | 400～4000 | 12～120 | 4800 | ≤0.7 | ||
注：1 進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2 需準確度等級1.5級，請在訂單上注明。
3 耐腐型四氟浮子最大流量比普通型低一流量等級。
4 耐腐型襯四氟僅為F10和F30系列，型號為：F10-()FO,F30-()FO
